НАЗНАЧЕНИЕ

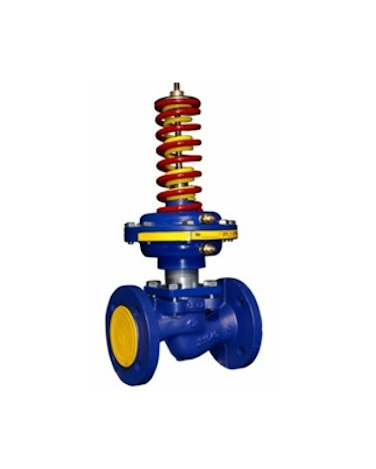

Регулятор давления относится к регуляторам, работающим на энергии рабочей среды без дополнительных источников питания. Регулятор может использоваться в контурах отопления, вентиляции, горячего водоснабжения, индивидуальных тепловых пунктах, а также в технологических процессах со средами, не вызывающими коррозии деталей регулятора.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: вода
- Пропускная способность: 280,0 куб. м/час
- Максимальное рабочее давление: 16,0 МПа
- Тип присоединения: Фланцевое
- Присоединительный диаметр: 150 мм
- Максимальная рабочая температура: 150oC
- Гарантийный срок: 12 месяцев
- Корпус:чугун СЧ 20
- Мембранная коробка:АК9М2
- Мембрана:EPDM
- Седло:нержавеющая сталь
- Плунжер:нержавеющая сталь
- Пружина:сталь 60С2А
- Винт регулировочный:углеродистая сталь
- Шток:нержавеющая сталь
- Уплотнение штока:EPDM
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
Наименование показателя и единица измерения |
Значение параметров |
||||
|
Номинальный диаметр DN, мм |
25 |
32 |
50 |
80 |
100 |
|
Условная пропускная способность Кvу, м3/ч |
2,5 |
6,3 |
16 |
63 |
125 |
| Условная пропускная способность Кvу, м3/ч |
4 |
10 |
25 |
63 | 125 |
|
Длина L, мм |
160 |
180 |
230 |
310 |
350 |
|
Масса, кг |
14,5 |
16 |
20 |
29,5 |
43 |
