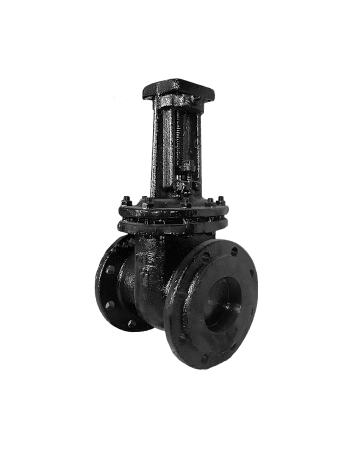

ЗАДВИЖКА ЧУГУННАЯ 30Ч906БР ЛМЗ ФЛАНЦЕВАЯ 1,6 МПа

ЗАДВИЖКА ЧУГУННАЯ 30Ч906БР ЛМЗ ФЛАНЦЕВАЯ 1,6 МПа
ЗАДВИЖКА ЧУГУННАЯ 30Ч906БР ЛМЗ ФЛАНЦЕВАЯ 1,6 МПа

НАЗНАЧЕНИЕ

Задвижка 30Ч906БР предназначена для установки в качестве запорного устройства на трубопроводах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Рабочая среда 30ч906бр вода, пар.
  • Температура рабочей среды не более +225°с
  • Рабочая среда подается с любой стороны задвижки.
  • Герметичность затвора соответствует классу «D» по ГОСТ 954.
  • Материал корпусных деталей серый чугун СЧ 20 ГОСТ 1412; уплотнительных поверхностей латунь ЛС-59 ГОСТ 15527.
  • Уплотнение по шпинделю-сальниковое (хольца ТРГ).
  • Уплотнение между корпусом и крышкой - паронит
  • Климатическое исполнение У2, УХЛ4 по ГОСТ 15150.
  • Задвижки 30ч906бр соответствуют требованиям ГОСТ 5762 и ТУ 3721-001 00324292-2011.
  • Тип задвижки 30ч906бр - параллельная с выдвижным шпинделем.
  • Задвижки 30ч906бр предназначены для установки в качестве запорного устройства на трубопроводах.
  • Присоединение задвижки чугунной 30ч906бр к трубопроводу - фланцевое. Присоединительные фланцы по гост 12817 с уплотнительными поверхностями исполнения 1, ряд 2 по ГОСТ 12815.
  • Вид управления 30906бр - электрический привод Присоединение муфта кулачковая.
  • Задвижки 30ч906бр устанавливаются в положении приводом вверх.

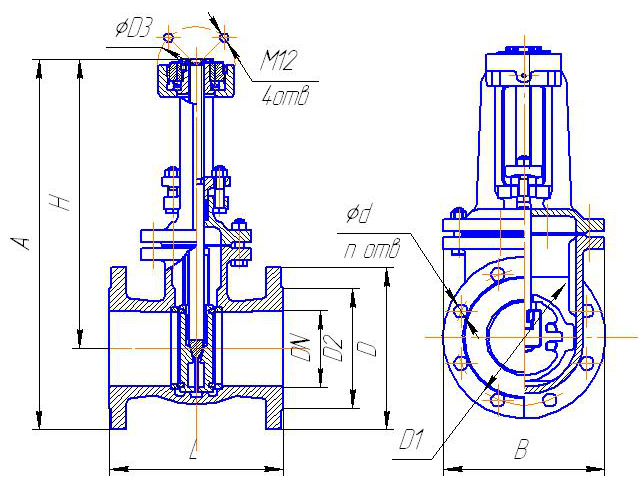

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС

DN Размеры, мм Масса, кг не более
D D1 D2 D3 L H d n A B
50 125х125 125 102 104 180 250 18 4 320 125 12
80 150х150 160 133 104 210 315 18 4 385 172 19
100 215 180 158 104 230 385 18 8 485 214 30
125 245 210 184 104 255 430 18 8 550 248 40
150 280 240 212 104 280 505 22 8 640 284 57
200 335 295 268 135 330 650 22 8/12* 820 360 97
250 390 350 320 135 450 810 22 12 1010 452 180
300 440 400 370 135 500 915 22 12 1150 516 260
* -п=12 для Рр 1,6МПа (оговаривается при заказе)
