НАЗНАЧЕНИЕ

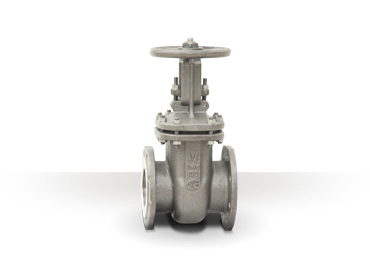

Задвижка предназначена для установки на трубопроводах в качестве запорного устройства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
- Температура рабочей среды: от -40°С до +450°С
- Условия эксплуатации: У1
- Минимальная температура окружающего воздуха: -40°С
- Давление номинальное PN, МПа (кгс/см2): 1,6 (16)
- Материал корпуса: Сталь 25Л ГОСТ977
- Шпиндель: Сталь 20Х13 ГОСТ5632
- Клин (диски): сталь 25Л
- Наплавка на кольце в корпусе: 07Х25Н13
- Наплавка на клине: сталь 20Х13
- Уплотнение штока: АГИ, ТРГ
- Тип присоединения: фланцевый
- Способ управления: ручной (маховик)
- Направление подачи рабочей среды: двухстороннее
- Класс герметичности: «А» по ГОСТ 9544-2015.
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
DN | D | D0 | L | H | H1 | Масса, кг |
50 | 160 | 160 | 180 | 281 | 346 | 17 |
80 | 195 | 160 | 210 | 336 | 428 | 28 |
100 | 215 | 210 | 230 | 385 | 496 | 38 |
125 | 245 | 210 | 255 | 470 | 600 | 61 |
150 | 280 | 320 | 280 | 576 | 742 | 80 |
200 | 335 | 320 | 330 | 686 | 902 | 120 |
250 | 405 | 400 | 450 | 854 | 1118 | 236 |
300 | 460 | 460 | 500 | 998 | 1315 | 317 |
350 | 520 | 460 | 550 | 1220 | 1570 | 361 |
400 | 580 | 502 | 600 | 1300 | 1708 | 550 |
