НАЗНАЧЕНИЕ

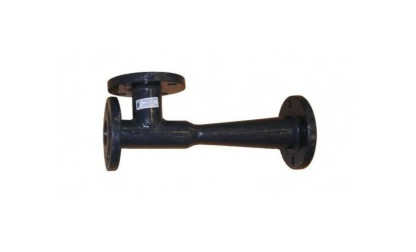

Элеватор отопления необходим для того, чтобы сетевую воду, подогретую котельной, охладить до заданной температуры и подать в батареи жилого дома. Охлаждение происходит, в узле смешения, путем подмеса к горячей воде подающего трубопровода более холодной воды из обратного трубопровода.
Принцип действия струйного элеватора следующий: горячая вода из подающего трубопровода поступает в узкое конусное сопло, скорость потока резко возрастает. За счет эффекта Бернулли, в приемной камере, за соплом создается разрежение. В результате чего происходит подсасывание охлажденной воды из обратного трубопровода и в камере смешивания происходит смешение воды из подающего и обратного трубопроводов, а также создается принудительная циркуляция. Т.о. элеватор работает как смеситель и как циркуляционный насос. Далее вода нужной температуры поступает в отопительные приборы.
Для защиты элеватора, от попадания в него крупных частиц и предотвращения засорения, перед ним необходимо устанавливать грязевик.

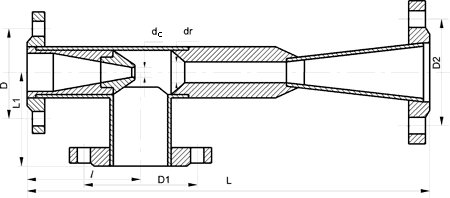

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
Номер элеватора |
Размеры, мм | Масса, кг | Примерный расход воды из сети, т/ч |
|||||||||
| dc |
dr |
D |
D1 |
D2 |
l |
L1 |
L |
|||||
|
1 |
3 |
15 |
110 |
125 |
125 |
90 |
110 |
425 |
9,1 |
0,5-1 |
||
|
2 |
4 |
20 |
110 |
125 |
125 |
90 |
110 |
425 |
9,5 |
1-2 |
||
|
3 |
5 |
25 |
125 |
160 |
160 |
135 |
155 |
626 |
16,0 |
1-3 |
||
|
4 |
5 |
30 |
125 |
160 |
160 |
135 |
155 |
626 |
15,0 |
3-5 |
||
|
5 |
5 |
35 |
125 |
160 |
160 |
135 |
155 |
626 |
14,5 |
5-10 |
||
|
6 |
10 |
47 |
160 |
180 |
180 |
180 |
175 |
720 |
25 |
10-15 |
||
|
7 |
10 |
59 |
160 |
180 |
180 |
180 |
175 |
720 |
34 |
15-25 |
||
