Компенсатор антивибрационный фланцевый

НАЗНАЧЕНИЕ

гибкие элементы для соединения труб, технологического оборудования, применяемые с целью поглощения температурных расширений трубопроводов, а также снятия вибрации и шума. Данный вид компенсаторов также называют вибровставкой.

Корпус сильфона резинового компенсатора изготовлен из резины EPDM  и нейлоновой ткани. Резина EPDM —  безопасный материал, не выделяющий токсичных веществ. В случае необходимости резиновые компенсаторы могут быть дополнительно защищены от агрессивных сред - в резиновую часть могут быть вмонтированы распорные кольца для работы в условия вакуума. В случаях, когда в транспортируемой среде присутствуют абразивные вкрапления или скорость потока более 10м/с, необходимо применять компенсатор с внутренним защитным кожухом. По типу присоединения резиновые компенсаторы могут быть фланцевыми (углеродистая сталь с оцинкованным покрытием) или муфтовыми (оцинкованный чугун).

Корпус сильфона резинового антивибрационного компенсатора имеет трёхслойную структуру:

  • внутренний слой, непосредственно контактирующий с транспортируемой средой, изготовлен из цельной резиновой трубы, сформированной прессовальной машиной в сильфон;
  • нейлоновый корд — гибкий каркас резинового компенсатора, аналог металлокорда в автомобильных покрышках. Изготовлен из многократно намотанной нейлоновой нити. Нити скреплены между собой специальным клеевым составом, который обеспечивает безопасность  и подвижность конструкции;
  • внешний слой изготовленный из более стойкой резины. Он необходим для защиты резинового компенсатора от агрессивного воздействия окружающей среды: солнечных лучей, различных механических повреждений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Рабочая среда: газ, пар, вода и другие среды

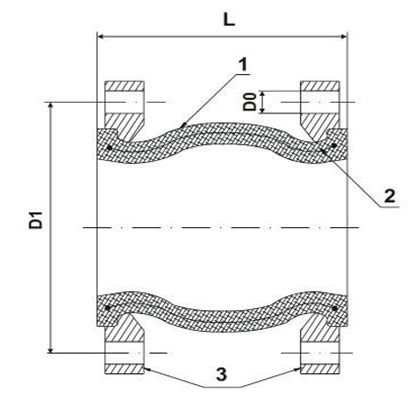

  • Материал:
  • Корпус:EPDM(1),армированный нейлоновым кордом (2)
  • Фланец:углеродистая оцинкованная сталь (3)
  • Рабочее давление PN: DN 32 - 300: до 16 кг/см², DN 350 - 500: до 8 кг/см²
  • Температура рабочей среды Т, °C:   -40 ... +110

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС

DN

L, мм

D1

N D0

Масса, кг

25

95

100

4 18

3,40

32

95

100

4 18

3,50

40

95

110

4 18

3,70

50

105

125

4 18

4,20

65

115

145

4 18

5,20

80

130

160

8 18

6,50

100

135

180

8 18

7,40

125

170

210

8 18

9,90

150

180

240

8 22

12

200

205

295

8 22

17,10

250

240

350

12 22

21,80

300

260

400

12 22

29,70
