Грязевик фланцевый

Фланцевые грязевики используется для очистки вод от взвешенных частиц песка, органических соединений, прочих примесей. Применяется в системах теплоснабжения, отопления, котельных, системах горячего и холодного отопления. Данное устройство осуществляет фильтрацию воды посредством сетчатого фильтрующего устройства. Сетчатый фильтр - основной рабочий элемент. Грязевик необходимо устанавливать в наиболее доступных местах для регулярного техобслуживания.

Грязевик фланцевый

НАЗНАЧЕНИЕ

Вертикальный абонентский грязевик предназначен для очистки воды от взвешенных частиц грязи и других примесей в системах водяного отопления с температурой теплоносителя до 423 °К (150 °С) и рабочим давлением до 1,0 МПа (10 кгс/см2). Он устанавливается в элеваторных узлах, тепловых вводах зданий различного назначения и котельных.

Грязевик фланцевый

По своему принципу действия грязевики представляют собой узлы расширения трубопровода, в которые попадает загрязненная вода. Войдя через входной патрубок вода попадает в внутреннюю полость корпуса, где ее скорость резко замедляется в связи с большим увеличением проходного сечения. Падение скорости потока воды дает время взвешенным частицам (ил, песок) осесть на дно. Очищенная вода  поступает в систему трубопровода, а копившуюся грязь в корпусе удаляют путем открытия спускного штуцера, который находится в днище конструкции. В верхней части грязевика находится отверстие под кран с резьбой для установки крана, который спускает воздух.

В процессе эксплуатации рассматриваемых устройств требуется контроль гидравлического сопротивления по показаниям манометров установленных до них или после. Превышение значения гидравлического давления говорит о том, что необходимо разобрать и очистить устройство от накопившейся грязи.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Материал корпуса: сталь
  • Среда: вода
  • Тип присоединения: фланцевый
  • Ру, кгс/кв.см: 10
  • t мах, °С: +150

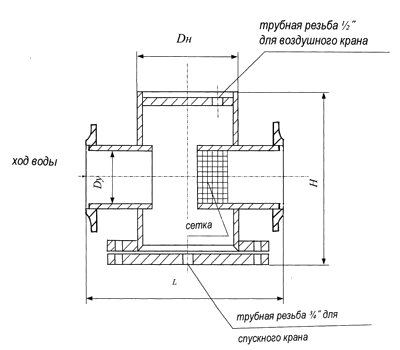

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС

DN

Длина L, мм

Высота Н, мм

Масса, кг

50

359

259

19

80

419

369

22

100

473

421

26,5

150

526

563

177

200

626

700

204

250

730

786

235
