Фланец стальной воротниковый

Воротниковые фланцы применяются в конструкциях трубопроводов и оборудования для соединения арматуры, патрубков резервуаров и аппаратов, деталей машин. Строение воротникового фланца обеспечивает более быстрый монтаж и более надежное крепление к трубе по сравнению с плоским фланцем. Воротниковый фланец по ГОСТ 33259-2015 крепится к трубе только одним способом – сваркой встык.

Ру, МПа	1,6
Материал	сталь 20 (12Х18Н10Т, 10Х17Н13М2Т)
Среда	неагрессивная жидкая и газообразная (агрессивная среда)
Область применения	для соединения трубопроводов, арматуры, резервуаров
Тип присоединения	сварной (встык)
t мах, °С	300 (600)
Конструкционные особенности	воротниковый, исполнение 1
Регламентирующий документ	ГОСТ 33259-2015

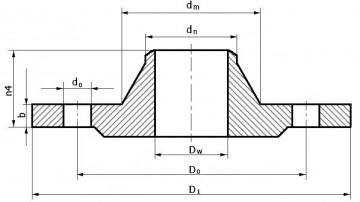

Ру, атм	Dy, мм	D 1, мм	D o, мм	d 0, мм	d m, мм	d n, мм	Dw, мм	b, мм	h4, мм	К-во отв.n, шт.	Масса, кг
16	15	95	65	14	30	19	12	12	33	4	0,68
16	20	105	75	14	38	26	18	12	36	4	0,87
16	25	115	85	14	45	33	25	12	38	4	1,05
16	32	135	100	18	55	39	31	13	40	4	1,54
16	40	145	110	18	64	46	38	13	42	4	1,85
16	50	160	125	18	76	58	49	13	45	4	2,28
16	65	180	145	18	94	77	66	15	47	4	3,19
16	80	195	160	18	110	90	78	17	50	4	4,21
16	100	215	180	18	130	110	96	17	50	8	4,90
16	125	245	210	18	156	135	121	19	57	8	6,75
16	150	280	240	22	180	161	146	19	57	8	8,30
16	200	335	295	22	240	222	202	21	58	12	11,79
16	250	405	355	26	292	278	254	23	65	12	17,36
16	300	460	410	26	346	330	303	24	66	12	22,76
16	350	520	470	26	400	382	351	28	70	16	32,04
16	400	580	525	30	450	432	398	32	75	16	43,00
16	500	710	650	33	559	535	501	38	90	20	70,97
16	600	840	770	39	660	636	602	41	90	20	99,30
16	800	1020	950	39	850	826	792	45	95	24	130,57
16	1000	1255	1170	45	1060	1 028	992	49	110	28	203,39
16	1200	1485	1390	52	1268	1228	1192	51	125	32	284,94

Ру, атм	Dy, мм	D 1, мм	D o, мм	d 0, мм	d m, мм	d n, мм	D w, мм	b, мм	h4, мм	К-во отв. n, шт.	Масса, кг
25	15	95	65	14	30	19	12	14	33	4	0,79
25	20	105	75	14	38	26	18	14	34	4	0,97
25	25	115	85	14	45	33	25	14	36	4	1,18
25	32	135	100	18	56	39	31	16	43	4	1,83
25	40	145	110	18	64	46	38	16	45	4	2,19
25	50	160	125	18	76	58	49	17	45	4	2,78
25	65	180	145	18	96	77	66	19	50	8	3,71
25	80	195	160	18	110	90	78	19	52	8	4,44
25	100	230	190	22	132	110	96	21	58	8	6,51
25	125	270	220	26	160	135	121	23	65	8	9,41
25	150	300	250	26	186	161	146	25	68	8	12,52
25	200	360	310	26	245	222	202	27	75	12	17,44
25	250	425	370	30	300	278	254	29	75	12	24,40
25	300	485	430	30	352	330	303	32	80	16	33,29
