НАЗНАЧЕНИЕ
Предназначены для применения в системах теплоснабжения, для оптимизации расхода теплоэнергии, осуществляя качественно-количественное регулирования смешения теплоносителя прямой и обратной воды, играя роль эжекционных узлов смешения с регулируемым расходом рабочего потока посредством изменения сечения рабочего сопла (коэффициент смешения). Рабочая среда: вода – до 150ºС и другие жидкости сходные по вязкости и совместимые с материалами внутренней части корпуса. Номинальное давление регулируемой среды – до 1,6 МПа. Рабочий диапазон перепада 0,06-0,4 Мпа (0,6-4 кгс/см2).

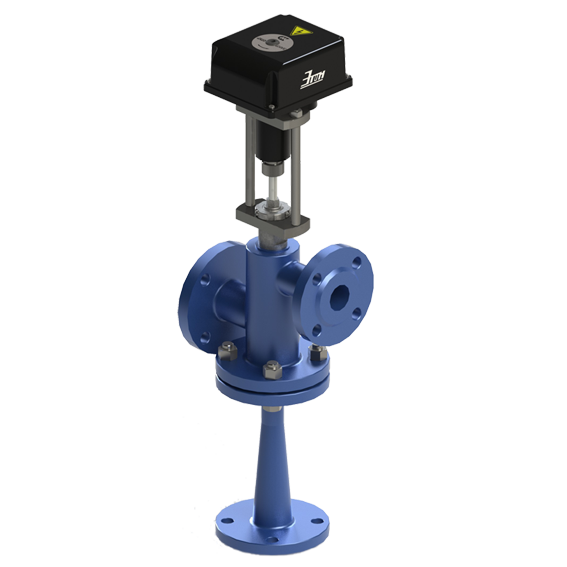

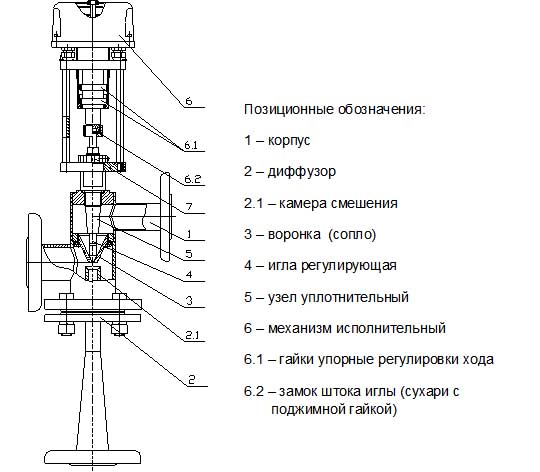

Гидроэлеваторы регулирующие РГ-ХХ (40с941нж) являются эжекционными узлами смешения с регулируемым сечением сопла с фланцевым присоединением к трубопроводам. Присоединительные размеры фланцев по ГОСТ 12815 на номинальное давление РN=1,6 (16 кгс/см2) для соответствующих номинальных диаметров DN.
Корпусные части выполнены из конструкционных сталей обыкновенного качества по ГОСТ380, рабочие части: сопло и регулирующая игла (золотник) – из легированных корозионно-стойких сталей по ГОСТ5632, уплотнение разъема корпуса – паронит, уплотнение штока иглы –термостойкая резина.
В состав гидроэлеватора регулирующего входит электрический привод – электромеханический прямоходный исполнительный механизм с шаговым электродвигателем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение гидроэлеватора | Диаметр сопла dс,мм | Диапазон тепловой нагрузки,Гкал/час | |
| Обозначение гидроэлеватора | Диаметр сопла dс,мм | 6м∆Ррасп≤20м | 20м≤∆Ррасп≤40м |
| РГ-00 | 6 | ≤0,07 | ≤0,12 |
| РГ-01 | 8 | 0,07÷≤0,13 | 0,13÷≤0,21 |
| РГ-02 | 10 | 0,14÷≤0,22 | 0,22÷≤0,31 |
| РГ-03 | 12 | 0,23÷≤0,32 | 0,32÷≤0,38 |
| РГ-04 | 14 | 0,33÷≤0,39 | 0,39÷≤0,44 |
| РГ-05 | 16 | 0,4÷≤0,45 | 0,45÷≤0,6 |
| РГ-06 | 18 | 0,46÷≤0,61 | 0,61÷≤0,94 |
∆Ррасп - располагаемый напор ∆Ррасп=∆Рп-∆Робр

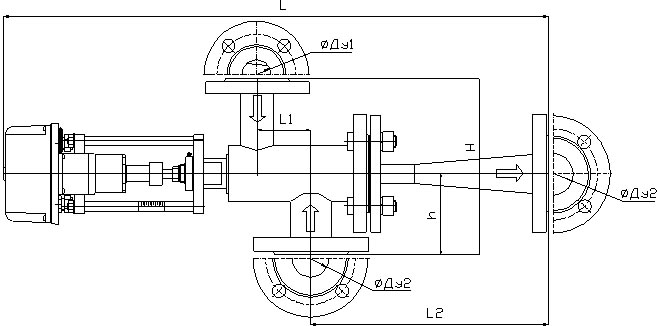

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
| Типоразмер гидроэлеватора | Диаметр сопла dс,мм | Диаметр камеры смешения dг, мм | Условный ход затвора h3,мм | Максимальная тепловая мощность, Гкал/ч | Масса, не более, кг |
Размеры, мм | |||
| -- | -- | -- | -- | -- | -- | L | H | Ду1 | Ду2 |
| РГ-00 | 6 | 15 | 6 | 0,12 | 24 | 795 | 240 | 40 | 50 |
| РГ-01 | 8 | 20 | 8 | 0,21 | 795 | 240 | 40 | 50 | |
| РГ-02 | 10 | 25 | 10 | 0,31 | 36 | 975 | 285 | 50 | 80 |
| РГ-03 | 12 | 30 | 13 | 0,38 | 36 | 975 | 285 | 50 | 80 |
| РГ-04 | 14 | 35 | 15 | 0,44 | 36 | 975 | 285 | 50 | 80 |
| РГ-05 | 16 | 47 | 14 | 0,6 | 54 | 1080 | 325 | 80 | 100 |
| РГ-06 | 18 | 59 | 16 | 0,94 | 54 | 1080 | 325 | 80 | 100 |
