Грязевик вертикальный фланцевый

Грязевик фланцевый вертикальный абонентский предназначен для очистки воды от взвешенных частиц грязи и других примесей в системах водяного отопления с температурой теплоносителя до 423 °К (150 °С) и рабочим давлением до 1,0 МПа (10 кгс/см2). Грязевик фланцевый устанавливается в элеваторных узлах, тепловых вводах зданий различного назначения и котельных.

Представляет собой узел расширения трубопровода в который попадает загрязненная вода, войдя через входной патрубок вода попадает в внутреннюю полость  корпуса, где скорость воды резко замедляется в связи с большим увеличением проходного сечения. Падение скорости потока воды дает время взвешенным частицам (ил, песок) осесть на дно. Очищенная вода  поступает в систему трубопровода, а копившуюся грязь в корпусе удаляют путем открытия спускного штуцера, который находится в днище конструкции. В верхней части грязевика находится отверстие под кран с резьбой для установки крана, который спускает воздух.

В процессе эксплуатации грязевиков требуется контроль гидравлического сопротивления по показаниям манометров установленных до или после грязевиков, превышение значения гидравлического давления говорит о том, что необходимо разобрать и очистить грязевик от накопившейся грязи.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Материал корпуса: сталь
• Среда: вода
• Тип присоединения: фланцевый
• Ру, кгс/кв.см: 10
• t мах, °С: +150

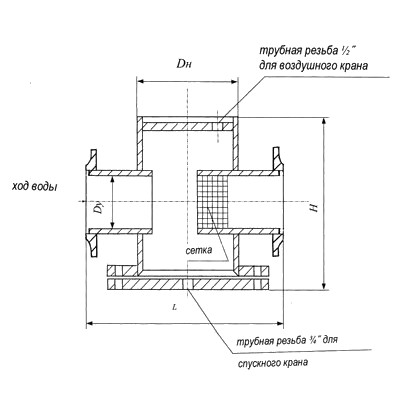

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
