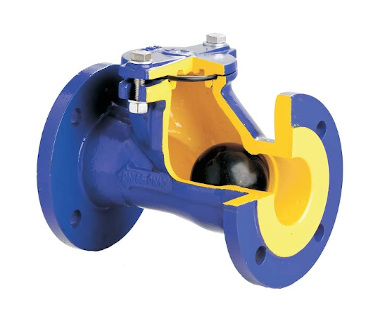

Область применения: предназначен для защиты трубопровода от обратного потока рабочей среды (плотных, густых и вязких жидкостей). Преимущественно применяются в канализационных системах. Ограничителем обратного потока служит шар из стали покрытый защитным слоем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: вода, вязкие жидкости(неагрессивные среды)
- Максимальное давление (Ру): 16 кгс/см²
- Температура рабочей среды: -10 +80 °C
- Материал корпуса:чугун
- Тип присоединения:фланцевый
- Способ управления: автоматический
- Конструктивные особенности: шаровый.

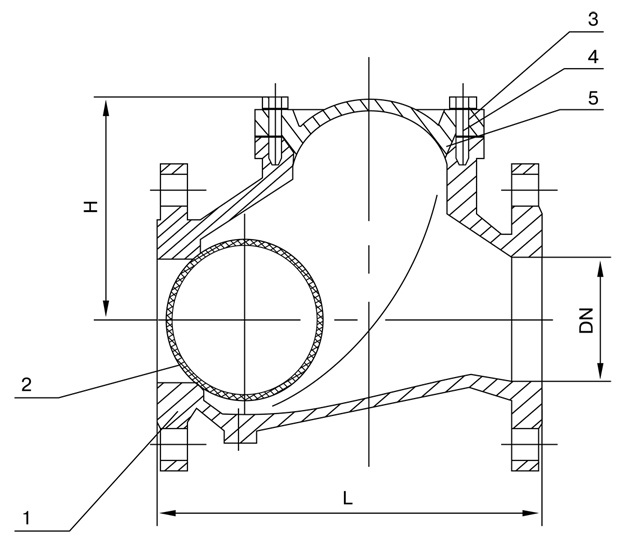

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
Диаметр |
Длинна, мм |
Высота, мм |
Масса, кг |
|
50 |
200 |
106 |
7,7 |
|
65 |
240 |
129 |
11,2 |
|
80 |
260 |
146 |
15,4 |
|
100 |
300 |
194 |
21,7 |
|
80 |
350 |
207 |
33 |
|
100 |
400 |
240 |
45 |
|
150 |
500 |
322 |
90 |
|
200 |
600 |
388 |
157 |
|
300 |
700 |
458 |
230 |
