НАЗНАЧЕНИЕ

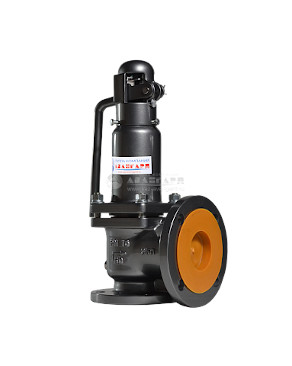

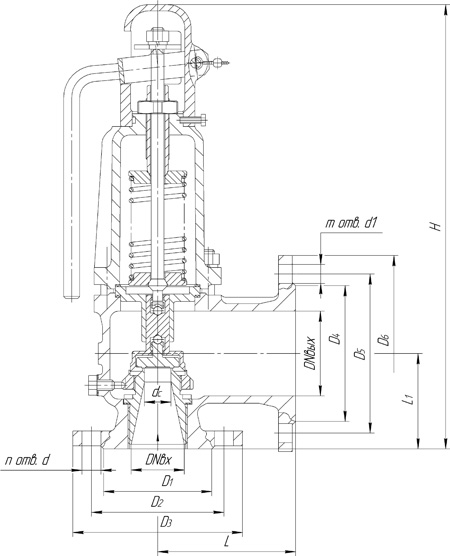

Клапан 17с28нж предназначен для защиты оборудования от недопустимого превышения давления посредством автоматического сброса избытка рабочей среды.
Клапаны обеспечивают прекращение сброса при восстановлении рабочего давления.
Клапаны 17с28нж негерметичны по отношению к внешней среде.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: жидкая, газообразная среда, нейтральная к углеродистым сталям
- Максимальная температура, °С: от -40 до +425
- Давление номинальное на входе PN, МПа (кгс/см2): 1,6 (16)
- Материал корпуса: сталь 25Л ГОСТ977
- Материал уплотнения затвора: нержавеющая сталь 20Х13 ГОСТ5632
- Пружина: Сталь 50ХФА ГОСТ14959
- Тип присоединения: фланцевый
- Способ управления: автоматический
- Конструктивные особенности: пружинный, с ручным подрывом
- Тип рукоятки: рукоятка ручного подрыва
ОБОЗНАЧЕНИЕ ДИАПАЗОНА ПРУЖИН
| DN мм |
Диапазон давлений настройки пружины Рн, МПа |
Условное обозначение диапазона |
| 25 |
0,05-0,2 |
6 |
| 25 |
0,2-0,4 |
7 |
| 25 |
0,4-0,8 |
8 |
| 25 |
0,8-1,6 |
1 |
| 32 |
0,05-0,2 |
6 |
| 32 |
0,2-0,4 |
7 |
| 32 |
0,4-0,8 |
8 |
| 32 |
0,8-1,6 |
1 |
| 40 |
0,05-0,15 |
6 |
| 40 |
0,15-0,35 |
7 |
| 40 |
0,35-0,7 |
8 |
| 40 |
0,7-1 |
1 |
| 40 |
1-1,6 |
2 |
| 50 |
0,05-0,15 |
0 |
| 50 |
0,15-0,35 |
1 |
| 50 |
0,35-0,7 |
2 |
| 50 |
0,7-0,1 |
3 |
| 50 |
1-1,6 |
4 |
| 65 |
0,05-0,2 |
0 |
| 65 |
0,2-0,4 |
1 |
| 65 |
0,4-0,8 |
2 |
| 65 |
0,8-1,6 |
6 |
| 80 |
0,05-0,15 |
0 |
| 80 |
0,15-0,35 |
1 |
| 80 |
0,35-0,7 |
2 |
| 80 |
0,7-1 |
3 |
| 80 |
1-1,6 |
4 |
| 100 |
0,05-0,1 |
50 |
| 100 |
0,08-0,16 |
51 |
| 100 |
0,15-0,3 |
52 |
| 100 |
0,25-0,45 |
53 |
| 100 |
0,45-0,85 |
54 |
| 100 |
1,0-1,6 |
55 |
