НАЗНАЧЕНИЕ

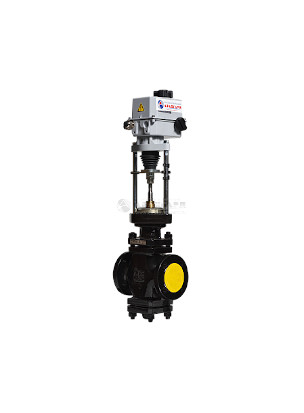

Клапан регулирующий двухседельный 25ч940нж используется на индивидуальных и центральных тепловых пунктах, вентиляционных системах для регулирования технологического процесса в автоматическом режиме. Наличие двух седел, которые уравновешивают плунжер, позволяет регулирующему клапану работать надежно и стабильно при регулировании потока.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: Вода, пар, воздух и др. жидкие и газообразные среды нейтральные к материалам деталей, соприкасающихся со средой
- Температура рабочей среды, С°: от -15 до +300
- Температура окружающей среды, С°: от -15 до +50
- Давление номинальное PN, Мпа (кгс/см2): 1,6 (16)
- Материал корпуса: чугун СЧ20 ГОСТ1412
- Материал уплотнения затвора: нержавеющая сталь 12Х13 ГОСТ5632
- Уплотнение шпинделя: ТРГ
- Тип присоединения: фланцевый
- Способ управления: электроисполнительный механизм ST 0
- Конструкционные особенности: регулирующий, двухседельный
- Пропускная характеристика: линейная равнопроцентная (под заказ)

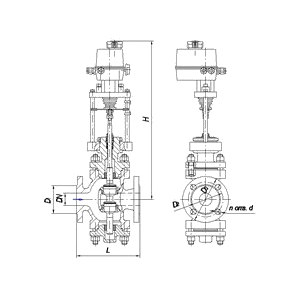

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
DN |
Кvy, м3/ч |
Тип ЭИМ |
Масса, кг |
|
25 |
3,2 |
ST 0 |
12,5-15 |
|
25 |
4 |
ST 0 |
12,5-15 |
|
25 |
6,3 |
ST 0 |
12,5-15 |
|
25 |
8 |
ST 0 |
12,5-15 |
|
25 |
10 |
ST 0 |
12,5-15 |
|
25 |
12,5 |
ST 0 |
12,5-15 |
|
25 |
16 |
ST 0 |
12,5-15 |
|
40 |
10 |
ST 0 |
25 |
|
40 |
16 |
ST 0 |
25 |
|
40 |
25 |
ST 0 |
25 |
|
40 |
40 |
ST 0 |
25 |
|
50 |
16 |
ST 0 |
30 |
|
50 |
25 |
ST 0 |
30 |
|
50 |
40 |
ST 0 |
30 |
|
50 |
63 |
ST 0 |
30 |
|
80 |
40 |
ST 0.1 |
54 |
|
80 |
63 |
ST 0.1 |
54 |
|
80 |
100 |
ST 0.1 |
54 |
|
80 |
160 |
ST 0.1 |
54 |
