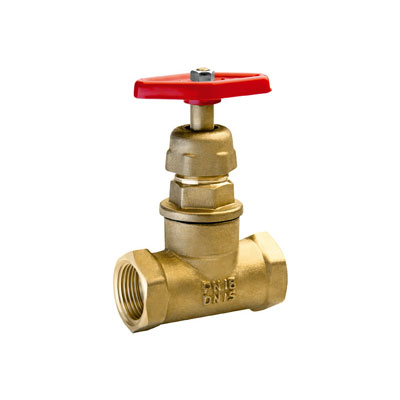

Клапан (вентиль) запорный проходной муфтовый15б1п - предназначен для установки на трубопроводах в качестве запорного устройства, на воду и насыщенный пар при температуре до +200°С и давлении до 16 кгс/см2. Запорныйвентильможет применятся как на горизонтальных так и на вертикальных магистральных трубопроводах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Корпус:латунь ЛС59-1 ГОСТ 15527-2004 или латунь ЛЦ40Сд по ГОСТ 17711-93
- Уплотнение затвора: паронит БР-3
- Среда: вода, пар
- Тип присоединения: муфтовый
- Способ управления: ручной
- Класс герметичности ГОСТ 9544-2005: С
- Рабочее давление, МПа: 1,6
- Максимальная температура, °С: +200
- Тип рукоятки:маховик из полиэтилена красного цвета или алюминия марки АК-7 ГОСТ 1583-93 с покрытием эпоксиполиэфирной порошковой композицией красного цвета

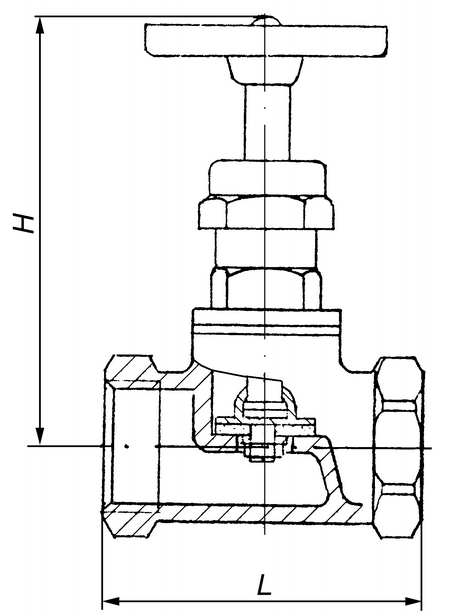

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
DN, мм |
H, мм |
L, мм |
Масса, кг |
|
15 |
80 |
55 |
0,23 |
|
20 |
80 |
65 |
0,32 |
|
25 |
86 |
80 |
0,44 |
|
32 |
95 |
95 |
0,69 |
|
40 |
106 |
110 |
1,3 |
|
50 |
106 |
132 |
1,6 |
