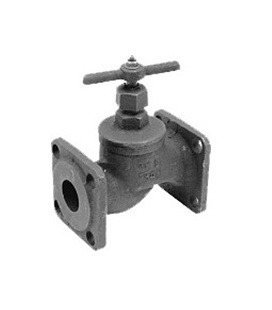

Клапан запорной чугунный фланцевый 15кч19п предназначен для установки в виде запорного устройства регулирующего поток и давление рабочей среды.
Перекрытие вентиля 15ч19п происходит с помощью "седла" находящегося внутри вентиля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочее давление: до1,6 МПа
- Рабочая среда: вода и пар при t от -15 до+225°С
- Управление:ручное
- Материал корпуса: ковкий чугун
- Тип присоединения: фланцевое по ГОСТ 12815-80 исп.1 ряд 2

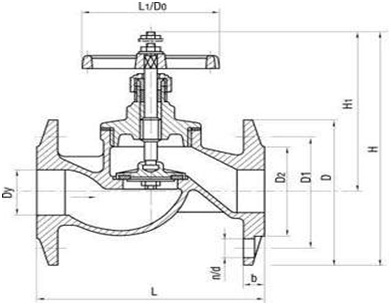

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
DN, мм |
L, мм |
Высота H, мм |
Масса, кг |
|
32 |
180 |
224 |
7,1 |
|
40 |
200 |
235 |
9,8 |
|
50 |
230 |
235 |
12 |
|
65 |
290 |
295 |
26 |
|
80 |
310 |
325 |
32 |
