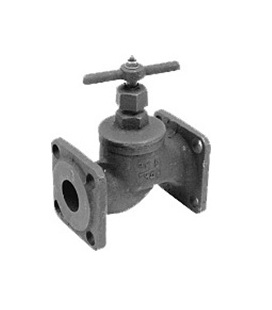

Клапан запорной чугунный фланцевый 15ч14п предназначен для установки в виде запорного устройства регулирующего поток и давление рабочей среды.
Перекрытие вентиля 15ч14п происходит с помощью "седла" находящегося внутри вентиля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочее давление:до1,6 МПа
- Температура рабочей среды, С°: от -30 до +225
- Рабочая среда: вода, пар, нефтепродукты, жидкие неагрессивные среды
- Управление: ручное
- Материал корпуса: СЧ 15 (серый чугун)
- Тип присоединения: фланцевое по ГОСТ 12815-80 исп.1 ряд 2.

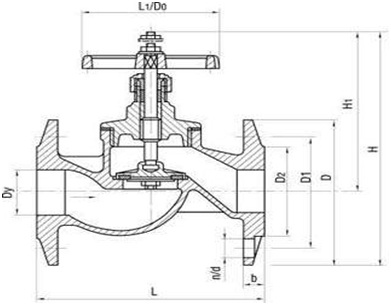

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
Dy, мм |
L, мм |
H, мм | H1, мм |
Масса, кг |
|
65 |
290 |
320 | 350 |
22 |
|
80 |
310 |
335 | 365 |
29 |
|
100 |
350 |
350 | 400 |
39,5 |
|
125 |
400 |
400 | 454 |
57,6 |
|
150 |
480 |
470 | 532 |
83,3 |
|
200 |
600 |
590 | 685 |
135 |
