НАЗНАЧЕНИЕ

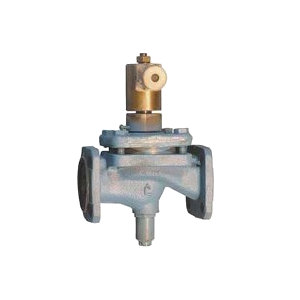

Клапан мембранный типа СВМ Ру16 с электромагнитным приводом фланцевый из ковкого чугуна нормально закрытый (НЗ) с дистанционным электрическим управлением предназначен для применения в качестве запорного двухпозиционного устройства на трубопроводах. Устанавливается в системах автоматики охлаждения компрессоров по выработке сжатого воздуха, системах автоматики поливочных и оросительных установок агропромышленного комплекса с температурой рабочей среды до +45 °С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Среда рабочая: вода пресная от +1 до +45; воздух от 0 до +45; рассол (кроме Ду 50,65) от -40 до +45
- Материал корпуса: ковкий чугун
- Присоединение: фланцевое, приемные фланцы 3-го исполнения (ответные 2-го исполнения)
- Направление подачи среды: по стрелке на корпусе клапана
- Исполнение клапана: нормально-закрытое
- Управление: электромагнитный привод СКМ-Р16
- При подаче электроэнергии на электромагнит клапан открывается
- Клапан имеет ручной дублер для открытия затвора клапана в случае отсутствия питания на катушке электромагнита
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69 - Клапан обеспечивает герметичность по классу А ГОСТ 9544-93
- Клапан сохраняет герметичность по отношению к внешней среде при любом положении затвора
- Общие требования безопасности - по ГОСТ 12.2.063-81
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
Ду, мм |
L, мм |
Масса, кг |
|
25 |
160 |
6,3 |
|
40 |
170 |
7,8 |
|
50 |
230 |
11,5 |
|
65 |
290 |
25,5 |
