Назначение
Для компенсирования линейного расширения трубы, поперечных смещений, угловых сбоев, а также для поглощения гидроударов и вибраций от насосов.
Компенсатор антивибрационный муфтовый или гибкая вставка – это элемент трубопроводной системы, необходимый для сглаживания вибраций трубопровода. Виброкомпенсаторы предназначены для снижения шума, вибрации, гидравлических ударов, для компенсации продольных, поперечных смещений, сдвига.
Благодаря гибкому каркасу компенсатор быстро и легко присоединяется к трубопроводу даже несмотря на возможное несоответствие между трубами (отклонение от оси, смещение).
Трубы, сделанные из различных материалов, соединённые резиновым компенсатором защищены от электролитической коррозии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: вода, питьевая вода, воздух, газообразные вещества (NBR), конденсаты
- Материал:
- корпус: EPDM и нейлоновый текстиль
- соединительная резьба: оцинкованный чугун
- Спецификация: двойной
- Рабочее давление PN,МПа: до 1,0
- Температура рабочей среды: Tmin = -10 ºC, Tmax = +110 ºC

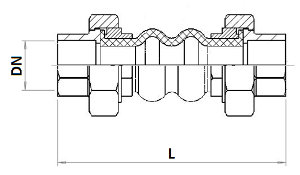

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
DN |
G |
L, мм |
Масса, кг |
|
15 |
1/2" |
200 |
0,43 |
|
20 |
3/4" |
200 |
0,65 |
|
25 |
1" |
200 |
1,12 |
|
32 |
1 1/4" |
200 |
1,45 |
|
40 |
1 1/2" |
200 |
1,90 |
|
50 |
2" |
200 |
2,52 |
