НАЗНАЧЕНИЕ
Сильфонный (аксиальный) компенсатор, сокращенно называемый КСО, монтируется в трубопровод с целью поглощения всех осевых изменений длины участка труб, на котором он установлен. Причинами таких деформаций герметичных конструкций могут стать: вибрация; изменение температурных режимов; нестабильное давление; неточность монтажа оборудования.
Классификация устройств
Сильфонный компенсатор, стоимость которого совсем не высока, бывает следующих видов:
- поворотный или угловой;
- компенсатор сильфонный осевой;
- универсальный;
- сдвиговой.

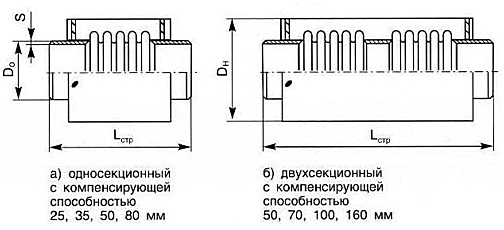

Кроме того различают односекционные и двусекционные устройства.
Наибольшее распространение получил компенсатор сильфонный КСО. Этот универсальный прибор можно установить в любом положении, к тому же он может выполнять множество функций. Устройство отличает повышенная надежность и эффективность. Именно поэтому при возведении многоквартирных домов он находит широкое применение.

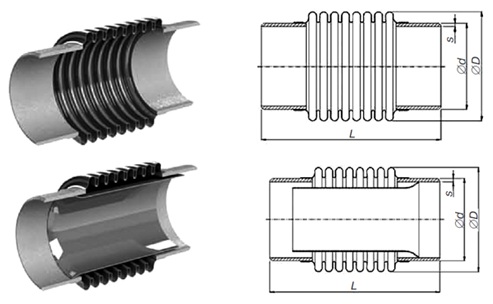

Сильфонный компенсатор (КСО) состоит из:
- сильфона (металлической гофрированной оболочки);
- соединительных элементов (патрубков или фланцев).
Регулирование длины трубопроводного участка происходит за счет сжатия или растяжения гофрированной детали по основной оси.
Для штатной работы самого осевого сильфонного компенсатора также требуется защита от внешних воздействий. Ее обеспечивает защитный кожух, а для работы в агрессивных либо имеющих твердые включения средах устройство дополняется внутренним направляющим экраном, при необходимости может быть установлен ограничитель осевого хода
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

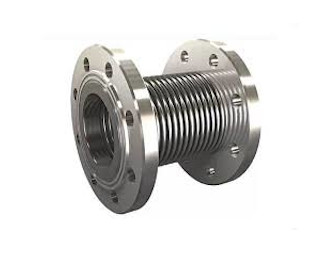

- Тип присоединения — под приварку, фланцевый.
- Условный диаметр — DN от 15 до 12000 мм.
- Рабочее давление — от вакуума до 150 бар.
- Температурный режим — от –260° С до 850° С.
- Рабочая среда — вода, пар, газы, воздух, нефть, агрессивные среды.
