НАЗНАЧЕНИЕ
Задвижки стальные предназначены для установки в качестве запорного устройства на трубопроводах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочее давление, МПа: до 1,0
- Рабочая среда – вода,пар, масло
- Температура рабочей среды не более: +225˚С
- Вид управления: ручной (маховик)
- Материал:корпусных деталей – серый чугун СЧ 20 ГОСТ 1412-85; уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527-2004
- Тип присоединения: фланцевое с присоединительными размерами по ГОСТ 12815-80
- Герметичность затвора по ГОСТ 9544-2005: D
- Уплотнение по шпинделю – сальниковое (кольца ТРГ)
- Уплотнение между корпусом и крышкой – паронит
- Задвижки чугунные фланцевые 30ч6бк имеют условный проход от Ду50 до Ду500, мм.

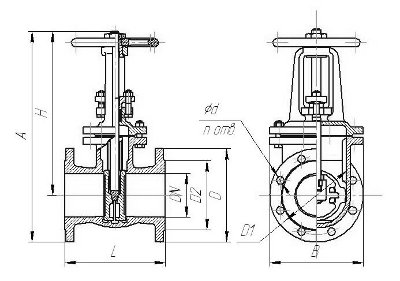

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
DN |
Длина L, мм |
Масса, кг |
|
50 |
180 |
12 |
|
80 |
210 |
19 |
|
100 |
230 |
30 |
|
125 |
255 |
57 |
|
150 |
280 |
74 |
|
200 |
330 |
116 |
|
250 |
450 |
165 |
|
300 |
500 |
240 |
|
350 |
550 |
397 |
|
400 |
480/600 |
340 |
|
500 |
540/700 |
540 |
