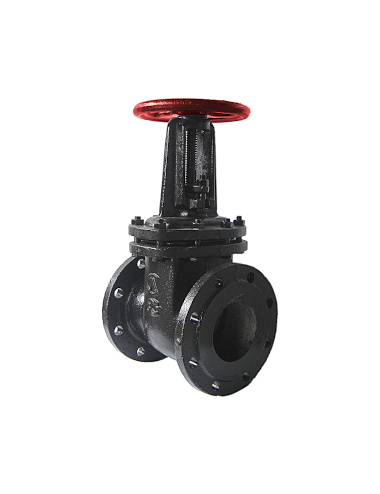

ЗАДВИЖКА ЧУГУННАЯ 30Ч6БР ЛМЗ ФЛАНЦЕВАЯ 1,6 МПа

НАЗНАЧЕНИЕ

Задвижка 30ч6бр предназначена для установки в качестве запорного устройства на трубопроводах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Рабочая среда - вода, пар.
  • Температура рабочей среды не более +225°С.
  • Рабочая среда подается с любой стороны задвижки.
  • Герметичность затвора соответствует классу «D» по ГОСТ 9544.
  • Материал: корпусных деталей - серый чугун СЧ 20 ГОСТ 1412; уплотнительных поверхностей - латунь ЛС59 ГОСТ 15527.
  • Уплотнение по шпинделю - сальниковое (кольца ТРГ).
  • Уплотнение между корпусом и крышкой - паронит.
  • Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
  • Задвижки 30ч6бр соответствуют требованиям ГОСТ 5762и ТУ 3721-001-00324292-2011.
  • Полный средний срок службы не менее 10 лет.
  • Задвижки 30ч6бр изготавливаются на давление до 16 атмосфер (1,6 МПа)
  • Установочное положение 30ч6бр любое кроме положения - маховиком вниз.
  • Вид управления задвижки чугунной 30ч6бр ручной привод.
  • Присоединение задвижки 30ч6бр к трубопроводу - фланцевое. Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения , ряд 2 по ГОСТ 12815.

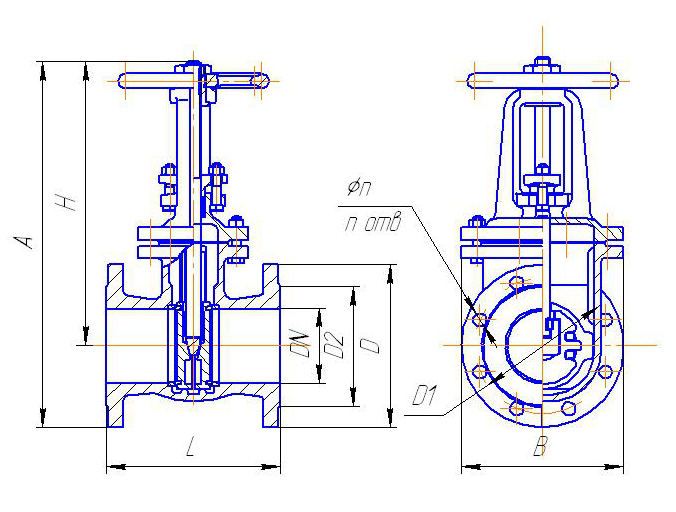

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС

DN Размеры, мм Масса, кг не более
D D1 D2 L H d n A B
50 125х125 125 102 180 245 18 4 310 125 11,5
80 150х150 160 133 210 310 18 4 385 172 19
100 215 180 158 230 380 18 8 485 214 30,5
125 245 210 184 255 430 18 8 550 248 42
150 280 240 212 280 500 22 8 640 284 58
200 335 295 268 330 650 22 8/12* 820 360 99
250 405 355 320 450 740 26 12 945 420 185
300 460 410 370 500 925 26 12 1155 516 270
* -п=12 для Рр 1,6МПа (оговаривается при заказе)
