НАЗНАЧЕНИЕ
задвижки чугунные предназначены для установки в качестве запорного устройства на трубопроводах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочее давление, МПа: до 1,0
- Рабочая среда: Вода, пар
- Температура рабочей среды, С°: -30 до +225
- Вид управления 30ч906бр – электрический привод.
- Присоединение муфта кулачковая.
- Материал: корпусных деталей – серый чугун СЧ 20 ГОСТ 1412-85;уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527-2004
- Тип присоединения: фланцевое с присоединительными размерами по ГОСТ 12815-80
- Герметичность затвора по ГОСТ 9544-2005: D
- Уплотнение по шпинделю – сальниковое (кольца ТРГ)
- Уплотнение между корпусом и крышкой – паронит
- Задвижки чугунные 30ч906бр устанавливаются в положении приводом вверх
- Задвижки чугунные фланцевые 30ч906бр имеют условный проход от Ду50 до Ду400, мм

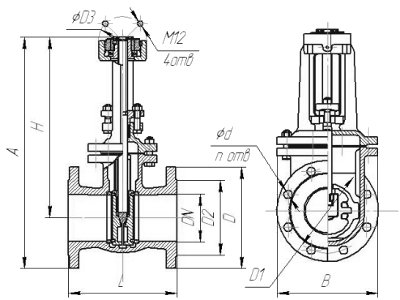

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
DN |
Длина L, мм |
Высота А, мм |
Масса, кг |
|
50 |
180 |
320 |
12 |
|
80 |
210 |
385 |
19 |
|
100 |
230 |
485 |
30 |
|
150 |
280 |
640 |
74 |
|
200 |
330 |
820 |
116 |
|
250 |
450 |
1010 |
180 |
|
300 |
500 |
1150 |
260 |
|
400 |
600 |
1570 |
490 |
