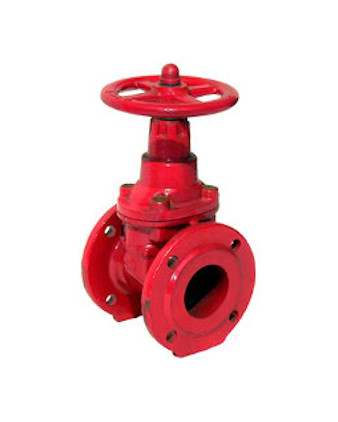

НАЗНАЧЕНИЕ
задвижки чугунные предназначены для установки на трубопроводах в качестве запорного устройства транспортирующих холодную, горячую воду, нейтральные среды
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Максимальное давление PN: 1,0 и 1,6 МПа (10 и 16 кгс/см2)
- Температура рабочей среды: до +150 °С
- Корпус: высокопрочный чугун GGG40
- Обрезиненный клин: EPDM (основание — высокопрочный чугун GGG40)
- Управление: ручное (маховик)
- Класс герметичности по ГОСТ 9544-2005: "А"
- Тип присоединения: фланцевое с присоединительными размерами по ГОСТ 12815-80.
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
DN |
Длина L, мм |
Высота Н, мм |
Масса, кг |
|
50 |
150 |
266 |
11 |
|
65 |
170 |
296 |
15 |
|
80 |
180 |
326 |
18 |
|
100 |
190 |
354 |
21 |
|
125 |
200 |
410 |
34 |
|
150 |
210 |
435 |
39 |
|
200 |
230 |
521 |
65 |
