НАЗНАЧЕНИЕ

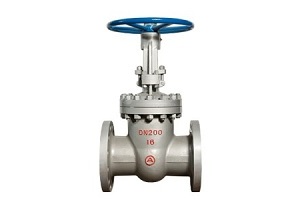

Задвижка 30с15нж - запорное устройство для трубопроводов, транспортирующих технические жидкие среды. Запорный узел клиновой задвижки обычно включает в себя клин и два седла, установленные в корпусе. Запорным органом в таком случае выступает клин, движение которого производится перпендикулярно оси магистрального прохода. Затвор задвижки может находиться только в открытом или закрытом положении, так как клиновый элемент не является регулирующим устройством.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: вода, воздух, пар, аммиак, природный газ, нефть, нефте-продукты
- Температура рабочей среды, °С: от -40 до +425
- Температура окружающей среды, °С: от -40 до +40
- Климатическое исполнение: У1
- Давление номинальное PN, МПа (кгс/см2): 4,0 (40)
- Материал корпуса: Сталь 25Л ГОСТ977
- Шпиндель: Сталь 20Х13 ГОСТ5632
- Клин: сталь 25Л
- Наплавка на клине: сталь 20Х13
- Уплотнение шпинделя: ТРГ
- Тип присоединения: фланцевый
- Способ управления: ручной (маховик)
- Направление подачи рабочей среды: двухстороннее
- Класс герметичности: «А» по ГОСТ 9544-2015.

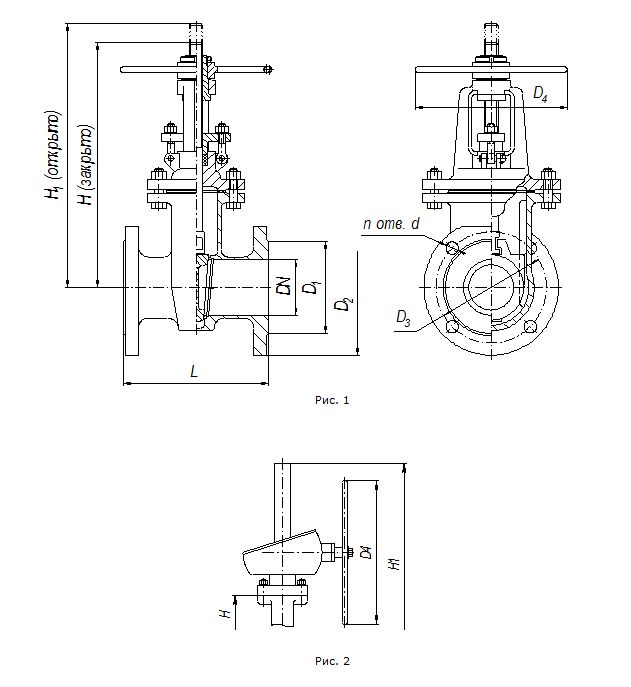

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
| DN | D1 | D2 | D3 | L | n | d | H | Масса, кг |
| 50 | 99 | 160 | 125 | 250 | 4 | 18 | 355 | 21 |
| 80 | 132 | 195 | 160 | 310 | 8 | 18 | 465 | 41 |
| 100 | 156 | 230 | 190 | 350 | 8 | 22 | 500 | 60 |
| 150 | 211 | 300 | 250 | 450 | 8 | 26 | 665 | 114 |
| 200 | 284 | 375 | 320 | 550 | 12 | 30 | 835 | 190 |
| 250 | 345 | 445 | 385 | 650 | 12 | 33 | 1200 | 243 |
| 300 | 409 | 510 | 450 | 750 | 16 | 33 | 1380 | 435 |
| 350 | 465 | 570 | 510 | 850 | 16 | 36 | 1415 | - |
| 400 | 535 | 660 | 585 | 950 | 16 | 39 | 1600 | - |
| 500 | 615 | 755 | 670 | 1150 | 20 | 42 | - | - |
| 600 | 735 | 890 | 795 | 1350 | 20 | 48 | - | - |
