НАЗНАЧЕНИЕ

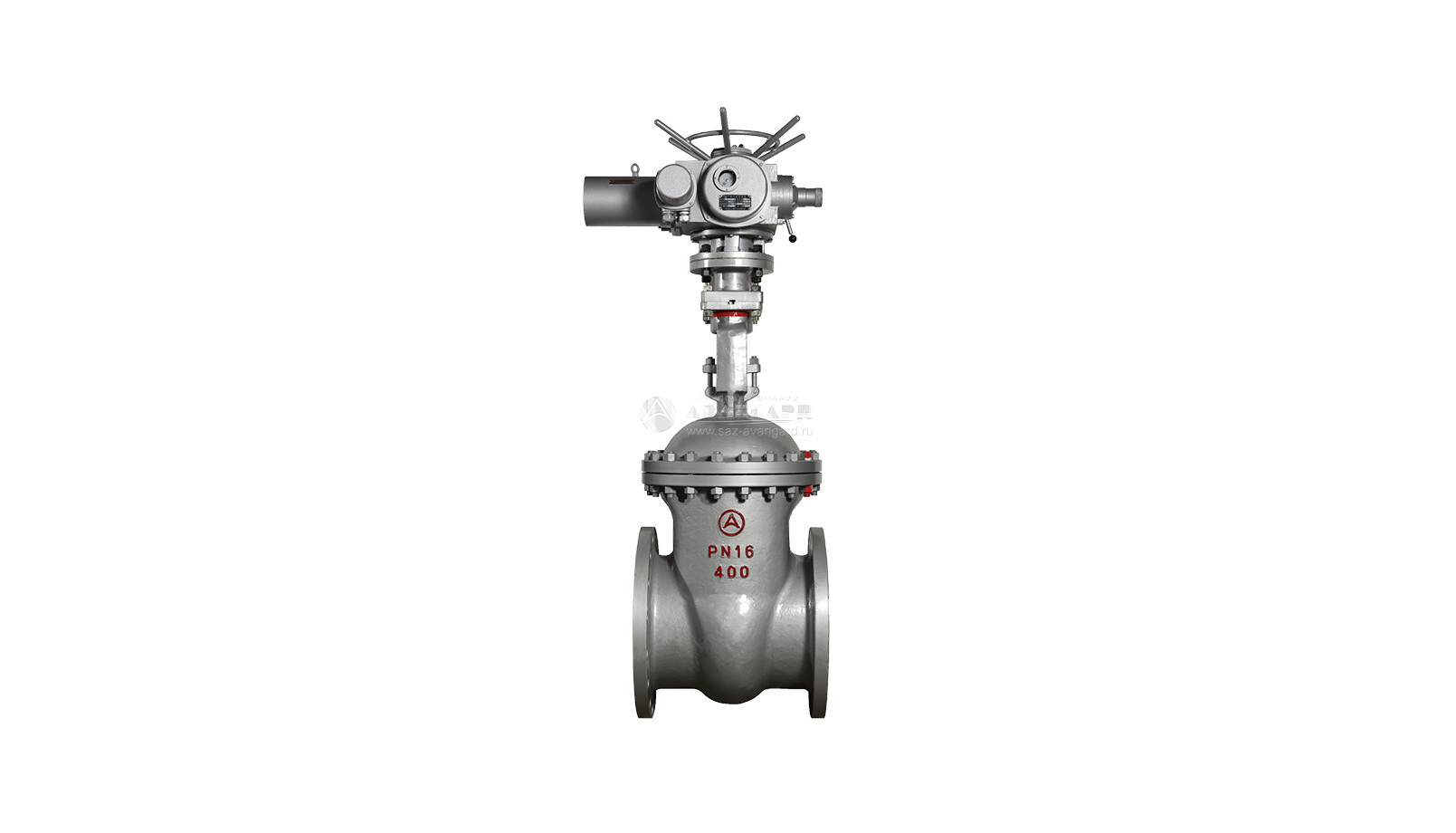

Задвижка 30с964нж — запорное устройство для трубопроводов, транспортирующих технические жидкие среды.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: вода, пар, воздух, жидкие нефтепродукты и др. жидкие и газообразные среды, скорость коррозии материалов корпусных деталей в которых не более 0,2мм/год
- Температура рабочей среды, °С: от -40 до +425
- Температура окружающей среды, °С: от -40 до +40
- Климатическое исполнение: У1
- Давление номинальное PN, МПа (кгс/см2): 2,5 (25)
- Материал корпуса: Сталь 25Л ГОСТ977
- Шпиндель: Сталь 20Х13 ГОСТ5632
- Клин: сталь 25Л
- Наплавка на клине: 07Х25Р13
- Наплавка на кольце в корпусе: 07Х25Р13
- Уплотнение шпинделя: ТРГ
- Тип присоединения: фланцевый/под приварку
- Способ управления: от электропривода
- Направление подачи рабочей среды: двухстороннее
- Класс герметичности: «А» по ГОСТ 9544-2015.
Основные преимущества
- Mалое гидравлическое сопротивление;
- полнопроходная конструкция корпуса;
- исполнение запорного органа – клиновое, обеспечивающее
- дополнительное заклинивающее усилие;
- высокая герметичность перекрытия потока в любом направлении.
