Назначение
Задвижки стальные предназначены для установки в качестве запорного устройства на трубопроводах
Технические характеристики
- Рабочее давление, МПа: до 4,0
- Рабочая среда: вода, пар, масла, жидкие нефтепродукты, неагрессивные жидкие и газообразные среды
- Температура рабочей среды, С°: -40 до +450
- Материал корпуса и крышки: сталь 35л
- Установочное положение: маховиком вверх
- Управление: ручное (маховиком)
- Класс герметичности по ГОСТ 9544-93: А
- Тип присоединения: фланцевое по ГОСТ 12815-80

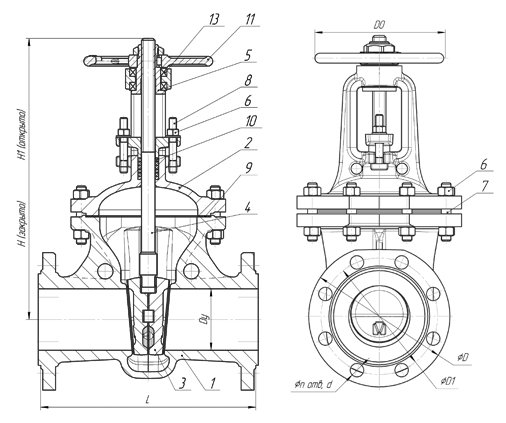

Габаритные размеры и вес
|
DN |
Длина L, мм |
n |
d, мм |
H |
Масса, кг |
|
50 |
215/250 |
4 |
18 |
315 |
20 |
|
80 |
283/310 |
8 |
18 |
411 |
49 |
|
100 |
305/350 |
8 |
22 |
480 |
61 |
|
150 |
403/450 |
8 |
26 |
659 |
149 |
|
200 |
420 |
12 |
30 |
1030 |
156 |
|
250 |
457 |
12 |
33 |
1100 |
250 |
|
300 |
500 |
16 |
33 |
1220 |
348 |
