Назначение

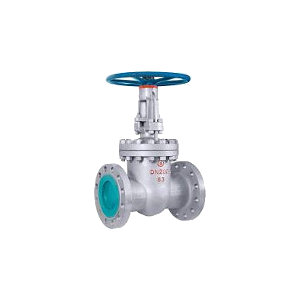

Задвижки стальные предназначены для установки в качестве запорного устройства на трубопроводах
Технические характеристики
- Корпусные детали задвижек изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ
- Рабочее давление, МПа: до 6,3
- Рабочая среда: Вода, пар, масла, нефть, жидкие нефтепродукты, нефть, неагрессивные жидкие и газообразные среды
- Температура рабочей среды, С°: -40 до +450
- Материал корпуса и крышки: сталь 25л
- Условия эксплуатации: У1
- Установочное положение: маховиком вверх
- Допускается установка с уклоном по вертикали до 180° (маховиком вниз)
- Управление: ручное (маховиком)
- Класс герметичности по ГОСТ 9544-93: А
- Тип присоединения: фланцевое по ГОСТ 12815-80
- Задвижки стальные фланцевые 30с76нж имеют условный проход от Ду50 до Ду300, мм

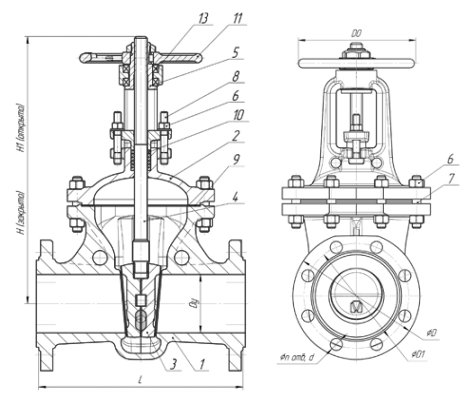

Габаритные размеры и вес
|
DN |
Длина L , мм |
n |
d, мм |
H |
Масса, кг |
|
50 |
270 |
4 |
22 |
443 |
31,6 |
|
80 |
321 |
8 |
22 |
539 |
49 |
|
100 |
359 |
8 |
26 |
625 |
75 |
|
150 |
447 |
8 |
33 |
999 |
140 |
|
200 |
536 |
12 |
33 |
1020 |
245 |
|
250 |
625 |
12 |
39 |
1218 |
376 |
|
300 |
714 |
16 |
39 |
1356 |
490 |
