НАЗНАЧЕНИЕ

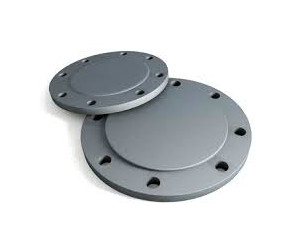

Фланцевые заглушки представляют собой детали трубопровода, предназначенные для полного перекрытия просвета трубопровода или отдельных его частей. Конструктивно заглушка представляет собой диск, не имеющий центрального отверстия, один из торцов которого выполнен согласно ГОСТ 12815 (или ASME B16.5; DIN EN 1092-1) для разъемного присоединения к оборудованию. Фланцевые заглушки рассчитаны на действие внутреннего давления среды без учета внешних изгибающих моментов.
Заглушки фланцевые называют еще глухим фланцем. Используются они в основном для перекрытия передачи рабочей среды. Устанавливается обычно в конце магистрального трубопровода или его разветвления, что дает возможность перекрыть отдельный участок.
Технические характеристики
- Фланцевые заглушки согласно стандартам: АТК 24.200.02-90
- Материал: сталь 20
- Температура рабочей среды t, oС: до 540
- Рабочая среда: вода, пар, неагрессивные жидкости
- Рабочее давление, МПа: PN10, PN16 мах.
- ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
- Таблица 1. Ру 1,0 МПа (10 кгс/см2). Размеры в мм.
Габаритные размеры и вес
Таблица 1. Ру 1,0 МПа (10 кгс/см2). Размеры в мм:
|
Dу |
D |
D1 |
D2 |
b |
b1 |
h | d2 | d | п | Диаметр болтов или шпилек | Масса, кг, не более |
|
50 |
160 |
125 |
102 |
18 |
16 |
3 | 46 | 18 | 4 | М16 | 2,2 |
|
65 |
180 |
145 |
122 |
16 |
14 |
3 | 60 | 18 | 4 | М16 | 2,5 |
|
80 |
195 |
160 |
133 |
16 |
14 |
3 | 76 | 18 | 4 | М16 | 3 |
|
100 |
215 |
180 |
158 |
16 |
14 |
3 | 94 | 18 | 8 | М16 | 3,6 |
|
125 |
245 |
210 |
184 |
16 |
14 |
3 | 118 | 18 | 8 | М16 | 4,8 |
|
150 |
280 |
240 |
212 |
18 |
16 |
3 | 142 | 8 | М20 | 7,1 | |
|
200 |
335 |
295 |
268 |
16 |
14 |
3 | 196 | 8 | М20 | 9,2 | |
|
250 |
390 |
350 |
320 |
18 |
16 |
3 | 244 | 22 | 12 | М20 | 14,4 |
|
300 |
440 |
400 |
370 |
20 |
17 |
4 | 294 | 22 | 12 | М20 | 20,1 |
|
350 |
500 |
460 |
430 |
22 |
19 |
4 | 344 | 16 | М24 | 29,3 | |
|
400 |
565 |
515 |
482 |
24 |
21 |
4 | 390 | 16 | М24 | 41,0 | |
|
500 |
670 |
620 |
585 |
26 |
23 |
4 | 490 | 20 | М27 | 64,0 | |
|
600 |
780 |
725 |
685 |
30 |
26 |
5 | 590 | 30 | М27 | 99,6 | |
|
800 |
1010 |
950 |
905 |
40 |
36 |
5 | 780 | 33 | 24 | М30 | 230,4 |
|
1000 |
1220 |
1160 |
1110 |
45 |
41 |
5 | 980 | 33 | 28 | М30 | 385,5 |
|
1200 |
1455 |
1380 |
1330 |
55 |
51 |
1180 | 39 | 32 | М36 | 675,7 |
Таблица 2. Ру 1,6 МПа (16 кгс/см2). Размеры в мм:
|
Dу |
D |
D1 |
D2 |
b |
b1 |
h | d2 | d | п | Диаметр болтов или шпилек | Масса, кг, не более |
|
65 |
180 |
145 |
122 |
16 |
14 |
3 | 60 | 18 | 4 | М16 | 2,5 |
|
80 |
195 |
160 |
133 |
16 |
14 |
3 | 76 | 18 | 4 | М16 | 3 |
|
100 |
215 |
180 |
158 |
16 |
14 |
3 | 94 | 18 | 8 | М16 | 3,6 |
|
125 |
245 |
210 |
184 |
16 |
14 |
3 | 118 | 18 | 8 | М16 | 4,8 |
|
150 |
280 |
240 |
212 |
18 |
16 |
3 | 142 | 18 | 8 | М20 | 7,1 |
|
200 |
335 |
295 |
268 |
18 |
16 |
3 | 196 | 22 | 12 | М20 | 10,4 |
|
250 |
405 |
355 |
320 |
22 |
20 |
3 | 244 | 26 | 12 | М24 | 19 |
|
300 |
460 |
410 |
370 |
24 |
21 |
3 | 294 | 26 | 12 | М24 | 26,4 |
|
350 |
640 |
470 |
430 |
26 |
23 |
4 | 344 | 26 | 16 | М24 | 37,3 |
|
400 |
580 |
525 |
482 |
30 |
27 |
4 | 390 | 30 | 16 | М27 | 54,3 |
|
500 |
710 |
650 |
585 |
36 |
33 |
4 | 490 | 33 | 20 | М30 | 99,2 |
|
600 |
840 |
770 |
685 |
40 |
36 |
5 | 590 | 39 | 20 | М36 | 152,2 |
|
800 |
1020 |
950 |
905 |
50 |
46 |
5 | 780 | 39 | 24 | М36 | 294,2 |
|
1000 |
1255 |
1170 |
1110 |
60 |
56 |
5 | 380 | 45 | 28 | М42 | 539,3 |
|
1200 |
1485 |
1390 |
1330 |
70 |
66 |
5 | 1180 | 52 | 32 | М48 | 885,9 |
|
* Заглушки Dу 10-50 мм принимать по табл. на Ру 1,0 МПа |
|||||||||||
