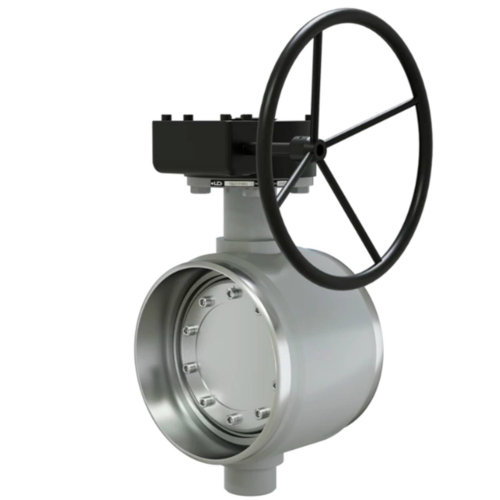

НАЗНАЧЕНИЕ
Затвор разработан для применения в тепловых сетях, может использоваться в ответственных промышленных трубопроводах, в том числе на предприятиях нефтехимической и нефтеперерабатывающей промышленности. Затвор применяется для задач, требующих регулирования и перекрытия
потока среды в двух направлениях по классу герметичности «А».
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Тип затвора: трехэксцентриковый
- Класс герметичности класс «А» по ГОСТ 9544
- Номинальные давления, МПа: 1,6;2,5
- Температура рабочей среды: -60...+200 C (исполнение HD) -60...+325°C(исполнение Вт)
- Температуры окружающей среды: -60...+80
- Срок службы: не менее 10 лет
- Ресурс: 2000 циклов
ГАБАРИТНЫЕ РАЗМЕРЫ
Dn |
D |
L |
Масса, кг |
200 |
219 |
230 |
45 |
250 |
273 |
250 |
60 |
300 |
345 |
270 |
113 |
350 |
395 |
290 |
138 |
400 |
446 |
310 |
184 |
500 |
545 |
350 |
295 |
600 |
645 |
390 |
504 |
700 |
750 |
430 |
642 |
800 |
840 |
470 |
896 |
900 |
950 |
510 |
1296 |
1000 |
1060 |
550 |
1725 |
1200 |
1270 |
630 |
1936 |
