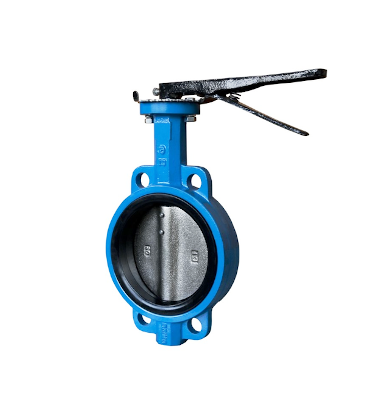

НАЗНАЧЕНИЕ
затвор дисковый поворотный предназначен для установки на трубопроводах в качестве запорного устройства.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Рабочая среда: вода, воздух, гликольные смеси и другие среды нейтральные к материалам изготовления
- Температура рабочей среды, С°: -15 до +120
- Рабочее давление, МПа: до 1,6
- Материал корпуса: высокопрочный чугун с защитным эпоксидным покрытием
- Материал диска: никелированный чугун
- Материал эластичного уплотнения: EPDM (Этилен-пропиленовый каучук)Управление приводом: ручное
- Класс герметичности по ГОСТ 9544 : "А"Рабочее положение затвора: любое, кроме механизмов управления вниз
- Направление подачи рабочей среды: двустороннее

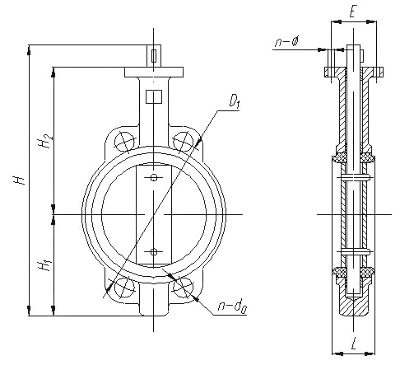

ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
|
DN |
L |
H |
H1 |
H2 |
D1 |
n-do | Масса, кг |
|
Ручка-фиксатор |
|||||||
|
40 |
33 |
240 |
63 |
132 |
110 |
4-18 | 2,2 |
|
50 |
43 |
263 |
80 |
158 |
125 |
4-18 | 2,4 |
|
65 |
46 |
283 |
89 |
171 |
145 |
4-18 | 2,7 |
|
80 |
46 |
299 |
95 |
181 |
160 |
4-18 | 2,9 |
|
100 |
52 |
336 |
112 |
199 |
180 |
4-18 | 3,9 |
|
125 |
56 |
364 |
126 |
213 |
210 |
4-18 | 5,3 |
|
150 |
56 |
393 |
139 |
227 |
240 |
4-22 | 6,8 |
|
200 |
60 |
467 |
174 |
260 |
295 |
4-22 | 15 |
|
250 |
68 |
520 |
202 |
292 |
350 |
4-22 | 18 |
|
Редуктор |
|||||||
|
250 |
68 |
520 |
202 |
292 |
350 |
4-26 | 32 |
|
300 |
78 |
615 |
240 |
335 |
400 |
4-26 | 47,5 |
|
350 |
78 |
670 |
262 |
365 |
460 |
4-26 | 57 |
|
400 |
102 |
760 |
298 |
401 |
515 |
4-30 | 118 |
|
500 |
127 |
900 |
353 |
490 |
620 |
33 | 185 |
|
600 |
157 |
1120 |
474 |
569 |
725 |
39 | 260 |
